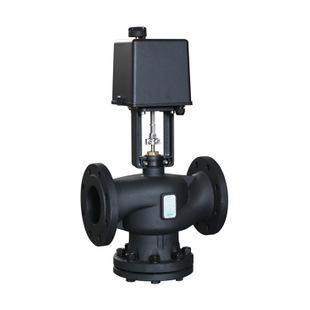

比例積分電動二通閥

產品詳情

比例積分電動二通閥|內螺紋比例積分閥

一、比例積分電動二通閥　用途

VB3000系列比例積分二通閥,三通閥配以電子驅動控制裝置后,能調節蒸汽或冷、熱水的流量，廣泛應用于中央空調節、采暖、水處理、工業加工行業等系統的流體控制。

VA-3000系列驅動器是一種電子機械的產品，與VB-3000系列閥門配用。亦可通過不同的連接器與其它閥門配用。適用于15mm、17mm或19mm、22mm的行程。對于遞增式反饋或比例式控制型所用的行程由一跳線進行選擇。比例式0-10V或4-20MA直流控制更可跳線選擇正轉式或逆轉式運行。

二、比例積分電動二通閥　主要技術參數

公稱壓力:1.6Mpa
聯接方式:BSP平行內螺紋型（BS21）
介質溫度:120℃
介質:水/蒸汽

三、比例積分電動二通閥材質

閥體:黃銅或青銅為鑄鋼
閥桿:不銹鋼1Cr18Ni9
閥桿密封件:丁青橡膠或聚四氟乙烯

四、比例積分電動二通閥型號及尺寸

型號	規格DN（mm）	流量系數 （KV）	行程	關閉壓差	主要尺寸
型號	規格DN（mm）	流量系數 （KV）	行程	關閉壓差	L	H	H1
VB-3300	DN25	10	19	1400	110	265	80
	DN32	16	22	800	120	270	85
	DN40	25	22	500	130	275	85
	DN50	40	22	400	145	285	90

型號	規格DN（mm）	流量系數（KV）	行程	關閉壓差	主要尺寸
型號	規格DN（mm）	流量系數（KV）	行程	關閉壓差	L	H
VB-3200	DN25	10	19	1400	110	265
	DN32	16	22	800	120	270
	DN40	25	22	500	130	275
	DN50	40	22	400	145	285
